Условие задачи
Зубчатое колесо закреплено на валу при помощи сегментной шпонки, размеры которой bхhхl = 8х11х28 мм. Во время работы шпонка оказалась срезанной. Определить окружное усилие на колесе, при котором произошел срез, если диаметр вала d = 65 мм, диаметр колеса dk = 240 мм; длина ступицы Lст = 32мм. Временное сопротивление на срез τв ср = 300 МПа.
Ответ

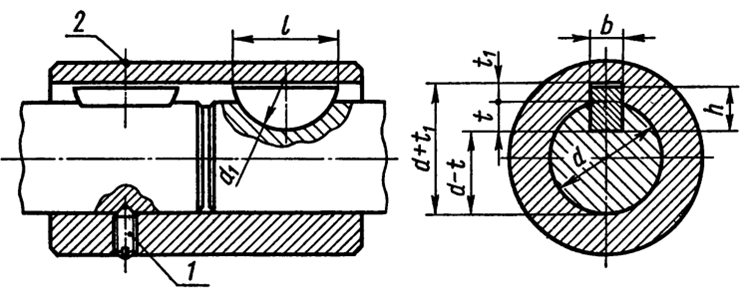

Рис.1. Соединение сегментной шпонкой.
1 - винт установочный; 2 - кольцо зажимное пружинное
Условие прочности на срез имеет вид:
