  4. 1. Для диаметров d1, d2 и d3 определить систему посадки (CH или Ch) и ее характер (с зазором, натягом или переходная). 2....

1. Для диаметров d1, d2 и d3 определить систему посадки (CH или Ch) и ее характер (с зазором, натягом или переходная). 2. Определить предельные отклонения полей допусков заданных посадок

«1. Для диаметров d1, d2 и d3 определить систему посадки (CH или Ch) и ее характер (с зазором, натягом или переходная). 2. Определить предельные отклонения полей допусков заданных посадок»
  • Метрология

Условие:

1. Для диаметров d1, d2 и d3 определить систему посадки (CH или Ch) и ее характер (с зазором, натягом или переходная).

2. Определить предельные отклонения полей допусков заданных посадок. Для этого определить допуски и основные отклонения.

3. Вторые отклонения полей допусков рассчитать в зависимости от основного отклонения и допуска, как это было сделано при выполнении первой практической работы.

4. Рассчитать предельные характеристики заданных посадок, допуск посадки найти двумя способами: по предельным зазорам или натягам, а проверку выполнить по формуле Tпосадки = TD + Td.

5. Записать посадки смешанным способом.

6. Расчеты оформить в виде таблицы

7. Построить схемы расположения полей допусков посадок с указанием всех параметров

Исходные данные:

Решение:

Таблица 2

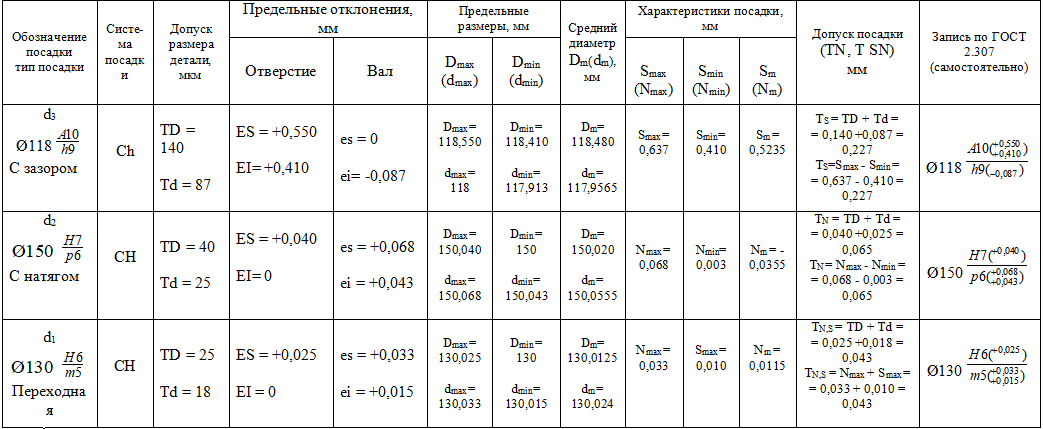

Расчет допуска посадки
