1) Методом амперметра-вольтметра измеряется сопротивление RX (см. рисунок). При этом RX определяется в соответствии с законом Ома по показаниям амперметра IA и вольтметра UV . Известно, что IA= 0,03 А, UV = 9В, RA = 3 Ом, RV =10 кОм.

Дата добавления: 14.10.2024

Условие задачи

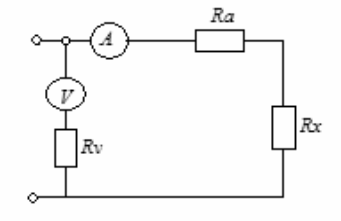

1) Методом амперметра-вольтметра измеряется сопротивление RX (см. рисунок). При этом RX определяется в соответствии с законом Ома по показаниям амперметра IA и вольтметра UV . Известно, что IA= 0,03 А, UV = 9В, RA = 3 Ом, RV =10 кОм.

Определить абсолютную погрешность измерения, величину поправки, исправленный результат измерения, относительную погрешность измерения RX . Классифицировать вид измерения, погрешность измерения, метод устранения погрешности.

Ответ

Результат измерения в соответствии с указанным методом пределяется на основании закона Ома по показаниям приборов

Rх изм = UV/IA = 9/0,03 = 300 Ом

Абсолютная методическая погрешность измерения

∆R = Rх изм Rx ист = UV/IA - Rx ист = (UА + Ux)/IA - Rx ист = UА /IA + Ux/IA - Rx ист = UА /IA + Rx ист - Rx ист = UА /IA = RA = 3 Ом,

где Ux и UA падения напряжения на Rx и RA соответственно, Ix ток через Rx

Относительная методическая по...
