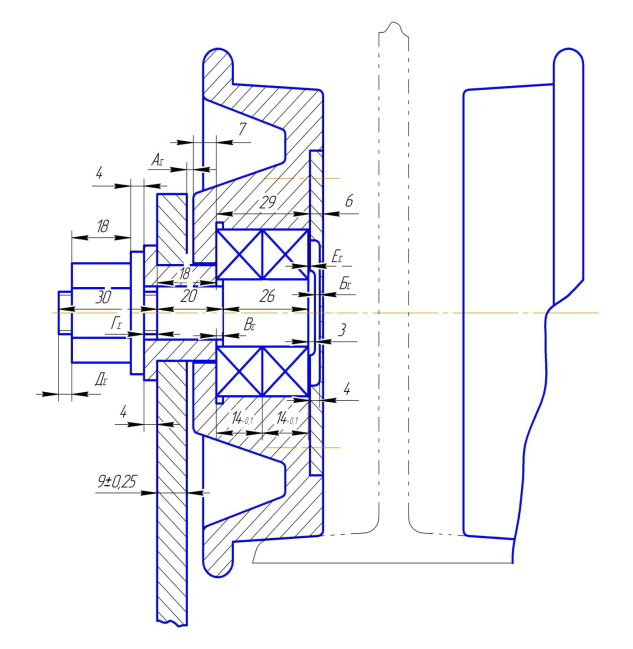

1. Найти конструктивные размеры заданного подшипники качения.  2. Рассчитать и выбрать посадки подшипника на вал и в корпус.  3. Для соединения «корпус-подшипник» и «подшипник-вал» построить схемы полей допусков.

Записать результат измерения сопротивления по следующим данным: класс точности вольтметра – 0.5/0.2; напряжение КЗ = 150 В; класс точности амперметра – 0.5; ток выходной = 10 А; напряжение питания = 120 В; 50 Гц; 100 ΔUпит/Uпит = +/- 5 %.

Определить пределы измерения токов I1 и I2 в схеме двухпредельного миллиамперметра (рис.2) с током полного отклонения измерительного механизма Iа = 50 мкА с внутренним сопротивлением Rа = 1,0 кОм.

Предварительно оценить точность измерений диаметров валиков, выполненных по h11, при контроле точности их изготовления с помощью цифрового штангенциркуля (пределы измерения 0…150 мм, точность снимаемых показаний – 0,01 мм).
