Амперметр сопротивлением 0,02 Ом и вольтметр сопротивлением 200 Ом применяются для измерения сопротивления якоря электродвигателя. При измерении приборы показали I=4,5 А, U=2,0 В. Определить относительную погрешность измерения. Изобразить схему включения измерительных приборов.
Измерение сопротивления якоря электродвигателя производится косвенным методом, который сводится к измерению тока и напряжения по показаниям амперметра и вольтметра с последующим расчетом значения сопротивления по закону Ома. При этом возможны две схемы включения приборов [1, с. 192], коммутация которых может осуществляться с помощью переключателя В1 (рис. 1).

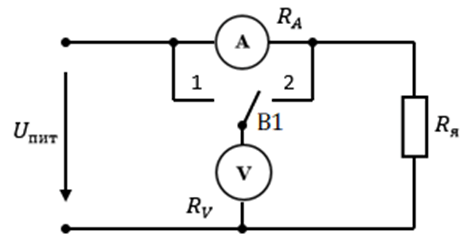

Рисунок 1 Схема включения измерительных...
