Цифровым измерителем иммитанса Е7-14 проводились прямые многократные измерения сопротивления магазина сопротивлений марки Р33, номинальное значение которого равно 0,1 Ом. Требуется провести обработку результатов наблюдений.

Дата добавления: 28.07.2024

Условие задачи

Цифровым измерителем иммитанса Е7-14 проводились прямые многократные измерения сопротивления магазина сопротивлений марки Р33, номинальное значение которого равно 0,1 Ом. Измерения проводились в диапазоне рабочих температур измерителя иммитанса.

Проведенные измерения характеризуются неисключенной систематической погрешностью, задаваемой пределом допускаемого значения:

основной погрешности измерения измерителя Е7–14, определяемой по формуле (для диапазона измерения от 0,1 … 1000 мОм)

 где Q – добротность катушки сопротивления (для данного магазина сопротивлений добротность Q = 0); Rk – конечное значение диапазона, Ом;

дополнительной погрешности измерения в диапазоне рабочих температур, которая задана формулой

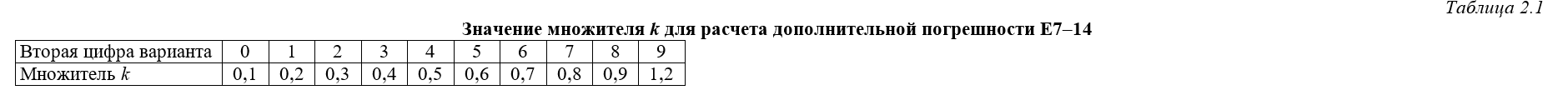

где k – множитель, определяемый по таблице 2.1.

Для устранения влияния соединительных проводов и переходных со­противлений контактов был проведен ряд измерений при нулевом значе­нии магазина сопротивлений. Получены результаты измере­ния R0i, мОм.

Требуется провести обработку результатов наблюдений:

  • определить и исключить систематические погрешности;
  • для исправленных результатов наблюдений вычислить сред­нее арифметическое значение, оценку СКО результатов наблюдений  и оценку СКО среднего арифметического;
  • проверить результаты измерений на наличие грубых по­грешностей и промахов;
  • проверить гипотезу о том, что результаты наблюдений принадлежат нормальному распределению;
  • вычислить доверительные (интервальные) границы случай­ной погрешности результата измерения;
  • вычислить границы неисключенной систематической погрешности θ;
  • вычислить доверительные границы суммарной погрешности результата измерения и записать результат измерения.

Уровень значимости проверки гипотез принять q = 0,05, доверительные границы при расчете погрешностей Рд = 0,95.

Исходные данные:

  • результаты измерения Ri: 145,38; 145,38; 145,39; 145,39; 145,39; 145,40; 145,41; 145,43; 145,43; 145,44; 145,45; 145,46; 145,46; 145,47; 145,48; 145,48 мОм.
  • результаты измере­ния R0i: 45,28; 45,30; 45,31; 45,32; 45,35 мОм.

Ответ

1. Определение систематической погрешности.

Систематическая погрешность измерения сопротивления состоит из трех составляющих, обусловленных:

ненулевым значением сопротивления соединительных проводов и переходных контактов зажимов используемых средств измерений;

основной и дополнительной погрешностями измерителя иммитанса Е714.

Первая из них может быть оценена исходя из данных измерений нулевого сопротивления магазина. Полученный ряд данных характеризуется средним арифметическим значением и оценкой его СКО:
