Дана осциллограмма прямоугольного импульса, наблюдаемого на экране осциллографа (рис. 6). Рассчитайте параметры импульса (ha, tи и завал вершины импульса, %) по данным, приведенным в условии:
«Дана осциллограмма прямоугольного импульса, наблюдаемого на экране осциллографа (рис. 6). Рассчитайте параметры импульса (ha, tи и завал вершины импульса, %) по данным, приведенным в условии:»
- Метрология
Условие:
Дана осциллограмма прямоугольного импульса, наблюдаемого на экране осциллографа (рис. 6). Рассчитайте параметры импульса (ha, tи и завал вершины импульса, %) по данным, приведенным в условии:

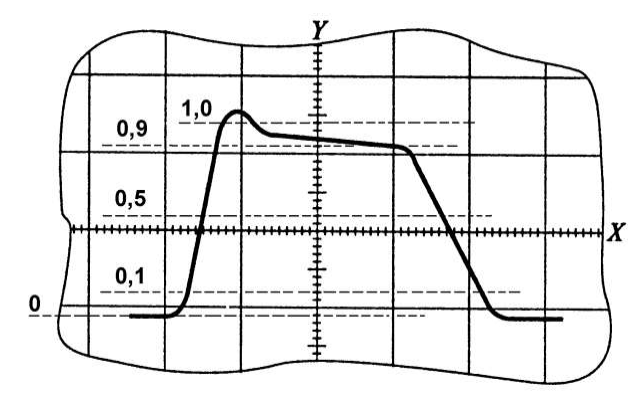

Рисунок 6. Прямоугольный импульс для расчетов
Решение:
По приведенному рисунку определяем число делений шкалы осциллографа, приходящееся соответственно на амплитуду импульса (без учета выброса) ha, завал вершины импульса hз и время между началом и концом импульса tи, предварительно отметив эти величины на рисунке:
- для ha это составляет 0,5+1+0,9=2,4 деления;
- для hз это составляет 0,3 деления;
- для tи это составляет 0,5+2+0,7=3,2 деления.
Учитывая зад...
