Условие задачи
Исходные данные: входное напряжение измерительной цепи u; сопротивление нагрузки Zн; номинальное значение тока I2, протекающего через токовую обмотку ваттметра; номинальное падение напряжения U2 на обмотке напряжения ваттметра:
Найти коэффициенты трансформации KI и KU работающих с ваттметром трансформаторов тока и напряжения TA и TV соответственно. Рассчитать мощность нагрузки P.
Ответ

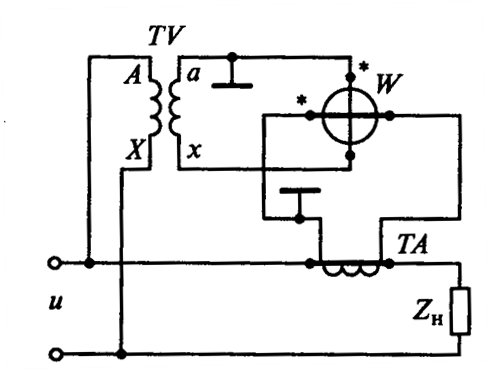

Рисунок 4.1. Включение трансформаторов тока и напряженияс электродинамическим прибором
В отсутствии дополнительных данных считаем сопротивление нагрузки чисто активным. Тогда с учетом заданного входного напряжения определим действительный входной ток на нагрузке:
