Для цилиндрического вала путем расчета определите величину овальности конусности бочкообразности или седлообразности Определите отклонения формы реального цилиндрического вала измеренного по схеме
- Метрология
Условие:
1. Для цилиндрического вала путем расчета определите величину овальности, конусности, бочкообразности или седлообразности.
2. Определите по своему варианту (табл.2) отклонения формы реального цилиндрического вала, измеренного по схеме, показанной на рис.3, и изобразите с некоторым увеличением реальную форму вала.
Решение:

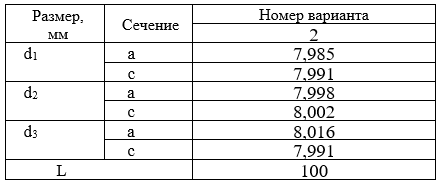

Из табл.2 (вариант 5) найдем диаметры d1a, d2a, d3a, dlc, d2c и d3c реального цилиндрического вала, полученные измерениями в трех сечениях 1-1, 2-2, 3-3 и двух взаимно-перпендикулярных плоскостях a-а и с-с, и вычислим по приведенным ранее формулам следующие параметры.
Овальность:
в сечении 1-1: ∆ов1 = 0,5(dla - dlc) = 0,5(7,985 7,991) = - 0,5*0,006= - 0,003 мм;
в сечении 2-2: ∆ов2 = 0,5(d2a - d2c) = 0,5(7,998 8,002) = - 0,5*0,004= - 0,002 мм;
в сечении 3-3: ∆ов 3 = 0,5(d3a - d3c) = 0,5(8,...
