Условие задачи
Для гладкого цилиндрического сопряжения ∅40 Н8/m7, выполненного по переходной посадке выполнить следующее: выполненного по переходной посадке выполнить следующее:
а) построить схему полей допусков сопрягаемых деталей с указанием предельных отклонений, допусков, предельных размеров, зазоров и натягов;
б) определить вероятность получения зазоров и натягов в сопряжении;
в) перечислить средства измерений, которые можно применить для контроля деталей данного сопряжения с указанием их метрологических характеристик (пределы измерения, цену деления и т.п.);
г) рассчитать гладкие калибры (пробку и скобу) для контроля деталей сопряжения, построить схему полей допусков и представить эскизы калибров с указанием их исполнительных размеров.
Ответ
1. Определим по ГОСТ 25347-2011 предельные отклонения размеров отверстия и вала в системе отверстия и построим схему расположения полей допусков.

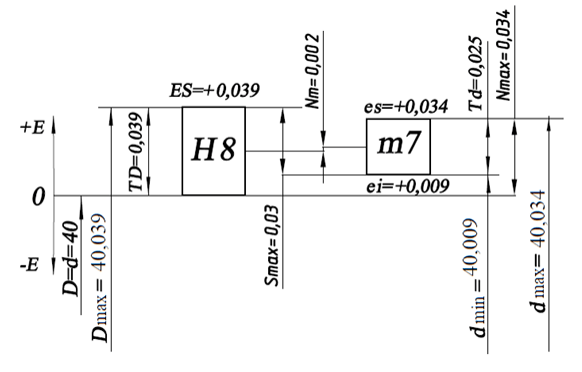

Рис. 1. Схема расположения полей допусков посадки 40 Н...
