Для измерения активной мощности трехпроводной цепи трехфазного тока с симметричной активно-индуктивной нагрузкой, соединенной звездой или треугольником, необходимо выбрать два одинаковых ваттметра с номинальным током.

   Для измерения активной мощности трехпроводной цепи трехфазного тока с симметричной активно-индуктивной нагрузкой, соединенной звездой или треугольником, необходимо выбрать два одинаковых ваттметра с номинальным током I_H, номинальным напряжением U_H и числом делений шкалы делений

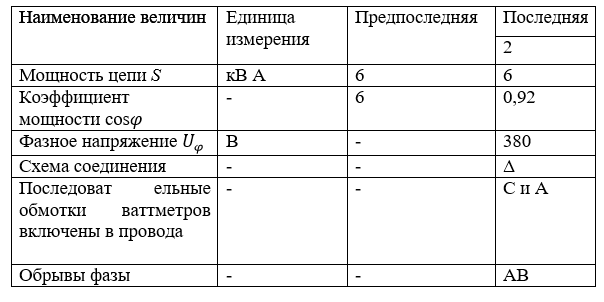

Исходные данные для решения задачи приведены в табл.1.

1. По данным варианта для нормального режима работы цепи:

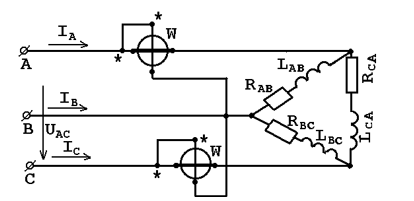

а) начертить схему включения ваттметров в цепь;

б) доказать, что активную мощность трехпроводной цепи трехфазного тока можно представить в виде суммы двух слагаемых;

в) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;

г) определить мощности и, измеряемые каждым из ваттметров; Р₁ и Р₂.

д) определить число делений шкалы , на которые отклоняются стрелки ваттметров.

2. По данным варианта при обрыве одной фазы приемника энергии:

а) начертить схему включения ваттметров в цепь;

б) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;

в) определить мощности Р₁ и Р₂, измеряемые каждым из ваттметров;

г) определить число делений шкалы , на которые отклоняются стрелки ваттметров. Результаты расчетов записать в табл. 2.

Примечание. Заданная трехпроводная цепь трехфазного тока представляет собой соединение трех неподвижных магнитно-несвязанных катушек.

Исходные данные:

Таблица 1
