Условие задачи
Для измерения активной мощности трёхпроводной цепи трёхфазного тока с симметричной активно-индуктивной нагрузкой, соединённой «звездой» или «треугольником», необходимо выбрать два одинаковых ваттметра с номинальным током Iн, номинальным напряжением Uн и числом делений шкалы
= 150 делений.
Исходные данные:
- мощность цепи
- коэффициент мощности
- фазное напряжение
- схема соединения
- последовательные обмотки ваттметров включены в провода A и B.
По данным варианта:
а) начертить схему включения ваттметров в цепь;
б) доказать, что активную мощность трехпроводной цепи трёхфазного тока можно представить в виде суммы двух слагаемых;
в) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;
г) определить мощности Р1 и Р2, измеряемые каждым из ваттметров;
д) определить число делений шкалы α1 и α2, на которые отклоняются стрелки ваттметров.
Ответ

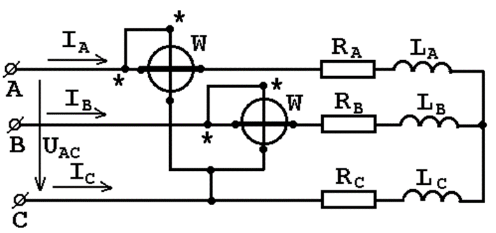

а) Схема включения ваттметров показана на рисунке 1:
Рисунок 1.
б) Мгновенная мощность трехфазной цепи может быть выражена как сумма мощностей отдельных фаз:
Для нулевой точки приемников энергии, соедине...
