Условие:

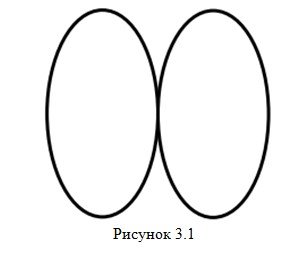

Для  измерения  частоты  синусоидального  сигнала  методом  фигур  Лиссажу  этот сигнал был  подан  на  вход  Y  осциллографа.  Для  сравнения  на  вход Х был подан эталонный синусоидальный сигнал и после подстройки его частоты на экране возникла неподвижная фигура, показанная на рис. 3.1.

Частота  эталонного  сигнала  равна 2367 Гц,  а  ее  относительная  погрешность  ±0,5%. Определите  значение  частоты  измеряемого  сигнала,  оцените абсолютную погрешность измерения.

Решение:

По виду интерференционной фигуры можно определить отношение между fy=f0 и fx=f.

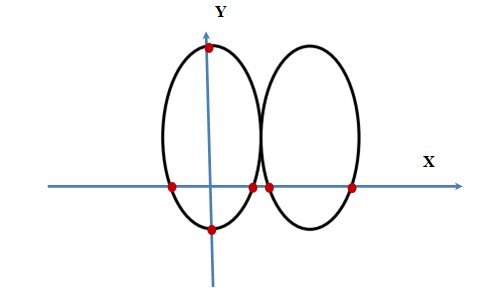

Для этого через изображение фигуры проводим вертикальную (ось Y) и горизонтальную (ось Х) линии так, чтобы они не пересекали узлы фигуры (рисунок 3.2).

Рисунок 3.2

Число пересече...
