Для измерения реактивной мощности симметричной активно-реактивной нагрузки ваттметр типа Д5004 класса точности 1,0, с номинальными значениями Iн (Iн=1 А), Uн (Uн=450 В), Rпос (Rпос=0,034 )  и αк (αк=150 )  делений (количество делений шкалы),

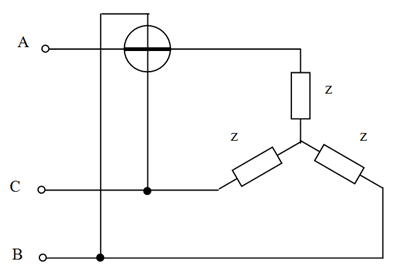

Для измерения реактивной мощности симметричной активно-реактивной нагрузки ваттметр типа Д5004 класса точности 1,0, с номинальными значениями I_н (I_н=1 А), U_н (U_н=450 В), R_пос (R_пос=0,034 )  и α_к (α_к=150 )  делений (количество делений шкалы), включен на напряжение сети U_c (U_c=450 В )по известной схеме. Отклонение стрелки ваттметра составило α (α=100) делений. Дать схему измерения, определить реактивную мощность нагрузки, потребляемую мощность параллельной катушкой ваттметра. Построить векторную диаграмму. Необходимые данные приведены в таблице 7.

Таблица 7.
