Условие задачи
Для косвенного измерения активного сопротивления обмотки трансформатора использовали вольтметр и амперметр:
Показания приборов оказались равными:
Определить величину активного сопротивления обмотки трансформатора, оценить погрешность измерения. Привести схему включения приборов.
Ответ

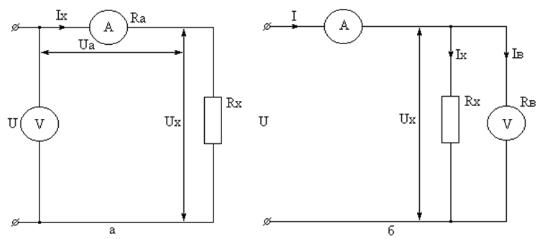

Изображаем две возможные схемы метода амперметра-вольтметра:
Рисунок 3
В общем случае схема по рисунку 3,а) используется для измерения больших сопротивлений, а схема по рисунку 3,б) используется для измерения малых сопротивлений.
В соответствии с законом Ома определяем измеренное значение сопротивления:
