Условие:
Выбор посадок для подшипников качения
Условие. Для подшипника качения (рис. 4.1, табл. 4.1) выбрать посадки внутреннего и наружного колец. Начертить схемы допусков посадок. Вычертить сборочный чертеж, а также чертежи вала и корпуса с простановкой полей допусков, шероховатости, допусков формы и расположения.

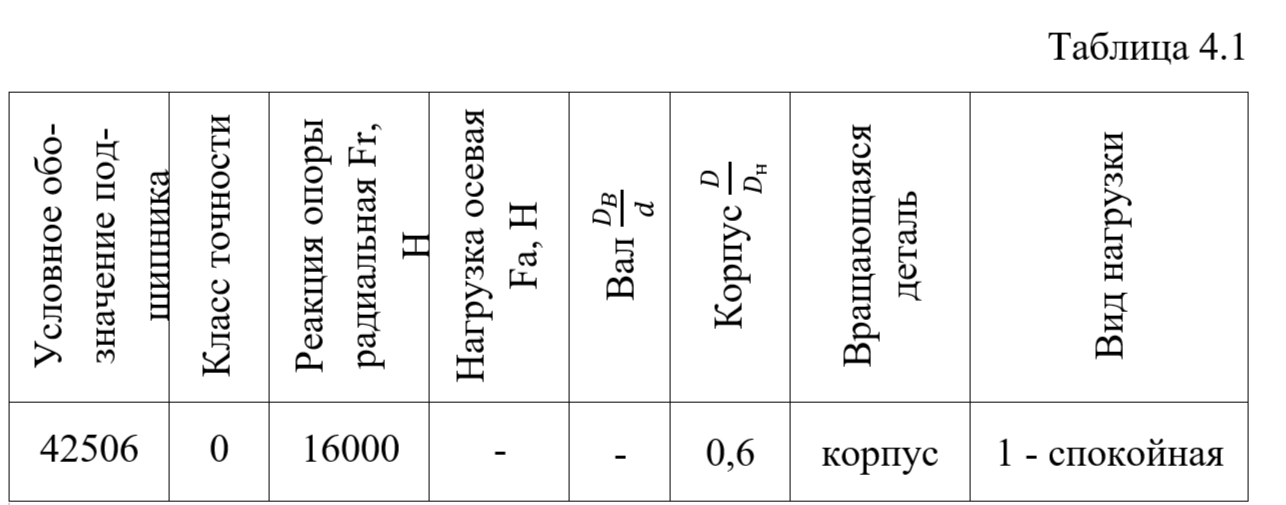

Исходные данные:

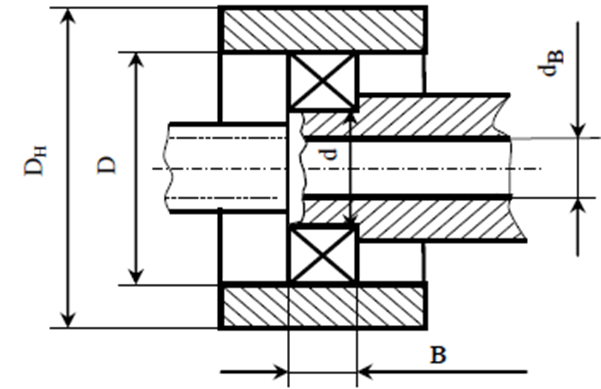

Рисунок 4.1 – Эскиз подшипника.
Решение:
1. По условному обозначению подшипника качения определим его основные размеры по ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры:
- диаметр отверстия внутреннего кольца d = 30 мм;
- диаметр наружного кольца D = 62 мм;
- ширина подшипника В = 20 мм;
- радиус закругления фаски r = 1,5;
- рабочая ширина посадочного места b = В 2r = 20 - 2ˑ1,5 = ...
