Для поверки счетчика электрической энергии использовались ваттметр и секундомер. Поверка производилась при последовательном включении их токовых обмоток. Исходные данные приведены в таблице 2. Необходимо: составить схему включения ваттметра и индукционного измерительного механизма, применяемого при построении счетчика и рассчитать относительную погрешность счетчика. Предельные значения напряжения и тока ваттметра: U_Pк=150 В, I_Pк=5 А, число делений шкалы: а_max=150; предельные значения тока и напряжения счетчика: U_hк=150 В, I_hк=5 А.

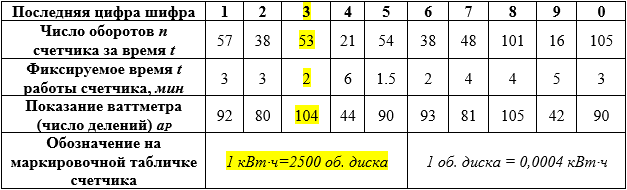

Таблица 2 – Исходные данные к заданию 2.2
