Условие задачи

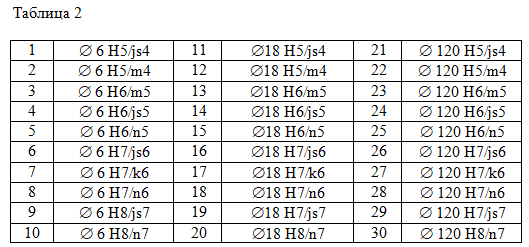

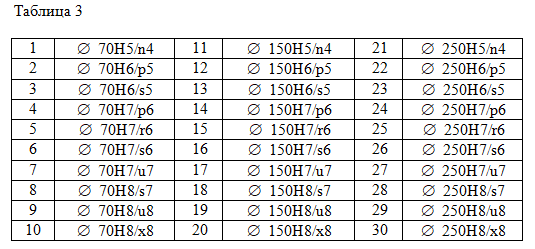

Для трех видов посадок (таблицы 1, 2, 3):
1. Определить предельные отклонения по таблицам ГОСТ 25347-82.
2. Рассчитать предельные размеры отверстия и вала, допуск размера.
3. Изобразить поля допусков отверстия и вала и определить вид посадки (с зазором, с натягом или переходная).
4. Рассчитать наибольшие и наименьшие зазоры (натяги), допуск посадки.
Ответ
Посадка 10 H7/f7
1. Номинальный диаметр отверстия и вала 10 мм.
Посадка выполнена в системе отверстия, так как основное отклонение отверстия равно нулю.
2. Определим отклонения отверстия и вала:
Нижнее отклонение отверстия EI = 0 мм.
Верхнее отклонение отверстия ES = +0,015 мм.
Нижнее отклонение вала ei = -0,028 мм.
Верхнее отклонение вала es = -0,013 мм.
3. Определим предельные размеры отверстия и вала:
Максимальный диаметр отверстия:
Dmax = D + ES = 10 + 0,015 = 10,015 мм.
Минимальный диаметр отверстия
Dmin = D + EI = 10 + 0 = 10,000 мм.
Максимальный диаметр вала:
dmax = d + es = 10 - 0,013 = 9,987 мм.
Ми...
