Условие:

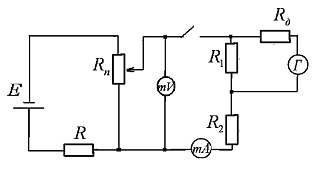

Для выяснения влияния внешнего сопротивления на характер движения подвижной части зеркального гальванометра, имеющего цену деления 15·10-10А/дел, сопротивление rr = 500 Ом и внешнее критическое сопротивление RВК = 12000 Ом, собрана схема.
Определить параметры всех элементов цепи, если источник имеет ЭДС Е =1,5 В и допустимый разрядный ток 0,1 А, шкала гальванометра имеет 100 делений.
Решение:
1. Сопротивление контура источника ЭДС должно быть не менее
2. Ток гальванометра при отклонении на всю шкалу
3. Напряжение на сопротивлении R1
