Условие задачи
1. Для заданного шлицевого соединения 8х36х40 Т/О вал выбрать поверхность центрирования, подобрать посадки.
2. Начертить эскиз узла и проставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы.
3. Построить СРПД но всем элементам соединения.
4. Определить исполнительные размеры всех элементов соединения.
Ответ
Вал термообработан, следовательно, выбираем способ центрирования по наружному диаметру D.
Посадки выбираем из числа предпочтительных: D 8 36 40 H7/f7 7F8/f7

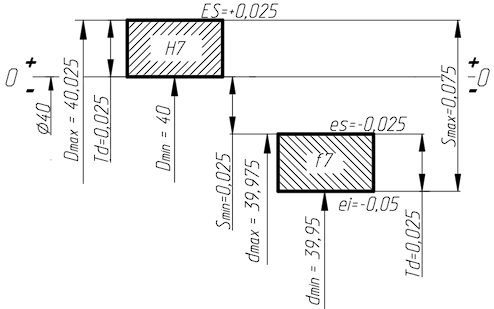

Схемы расположения полей допусков посадок по размерам d, D, b представлены на рисунках 1 и 2.
Рисунок 1 Схе...
