    Установление контролируемых параметров цилиндрических зубчатых передач

    Условие. Для заданной (табл. 3.1) цилиндрической некоррегированной зубчатой передачи с углом зацепления α = 20º и β = 0 установить контролируемые параметры. По ГОСТ 1643–81 установить числовые значения контролируемых показателей. Дать эскиз зубчатого колеса.

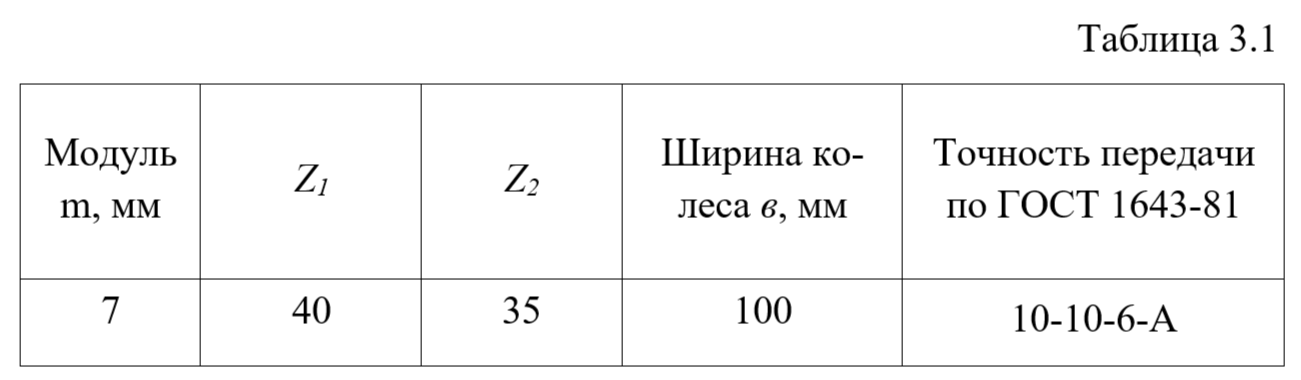

    Исходные данные:

Решение:

Принимаем зубчатую передачу с регулируемым положением осей. Диамет-ры делительных окружностей колес:

d1 = m Z1 = 7 40 = 280 мм; d2 = m Z2 = 7 35 = 245 мм;


1. Нормы кинематической точности.

По табл. ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски определяем, что для кинематической точности 10-й степени контролируемым параметром является допуск на ки-нематическую погрешность передачи:
