Условие:
Для заданных в табл. 1 исходных данных рассчитать и выбрать посадку с зазором для подшипника скольжения. Построить схему расположения полей допусков выбранной посадки с указанием числовых значений размеров, отклонений, допусков и зазоров.

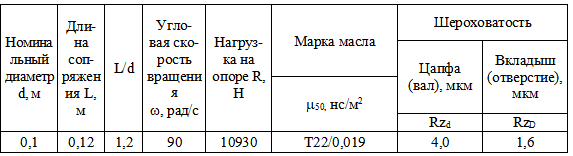

Таблица 1. Исходные данные
Решение:
1) Окружная скорость вращения цапфы:
V = d / 2 = 90*0,1 / 2 = 4,5 м/с
2) Относительный зазор:
3) Диаметральный зазор в мкм при d в м:
Примем S = 117 мкм
4) Выбирается посадка по таблице предельных зазоров ...
