Условие задачи
Для заданных в табл. 2 приложения исходных данных рассчитать и выбрать посадку с натягом для гладкого цилиндрического сопряжения. Построить схему расположения полей допусков выбранной посадки с указанием числовых значений размеров, отклонений, допусков и натягов.

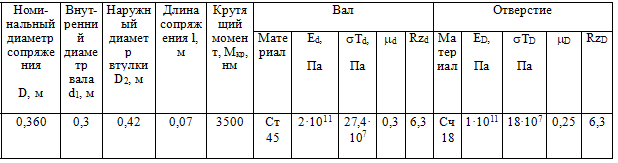

Исходные данные
Ответ
1. Определяем величину требуемого минимального удельного давления, при котором соединение передает заданный крутящий момент (7):
где f коэффициент трения при установившемся процессе; в соединении, полученном сборкой под прессом, f = 0,08.
2. Определяем величину минимального расчетного натяга N'min.
предварительно рассчитывается значение коэффициента Ляме по (9):
