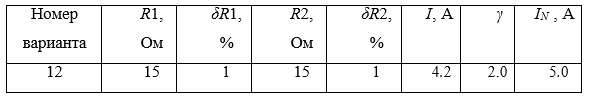

Два параллельно соединённых резистора с сопротивлениями R1 и R2 подключе- ны к источнику питания. Величина тока в цепи I измерена амперметром класса точности γ с пределом измерения IN .

Рассчитать зависимости абсолютной, относительной и приведённой погрешностей от результата измерений. Результаты представить в виде таблицы и графиков. ... Вольтметром со шкалой (–100…–10) В, имеющим приведённую погрешность γV

Определить показания электромагнитного вольтметра, если на его вход подано напряжение прямоугольной формы (рисунок 3.4.1), максимальное значение которого Um=141 B, частота напряжения f = 50Гц.

Для измерения напряжения используют два вольтметра: V1 со шкалой от 0 до 50 В класса точности 2,5 и V2 со шкалой от 0 до 150 В класса точности 1. Определить, какой из вольтметров измеряет напряжение точнее, если первый показал 29,5 В, а второй – 30 В?
