Условие задачи

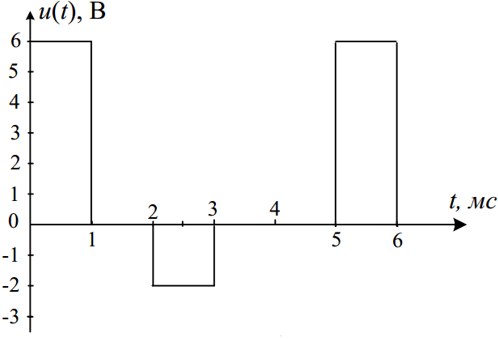

Электронным вольтметром постоянного напряжения, нормируемая относительная погрешность которого находится в пределах ±2,0 %, измеряют сигнал, форма которого показана на рис. 1.1.
Рисунок 1.1
Запишите результат измерения постоянной составляющей этого сигнала с оценкой абсолютной погрешности.
Изобразите на графике, как изменится этот сигнал при прохождении через RC – цепочку закрытого входа.
Определите показания электронного вольтметра переменного напряжения с закрытым входом и выпрямительным преобразователем при измерении такого сигнала.
Предел измерения этого вольтметра 2,5 В, а нормируемая относительная погрешность ± 1,5%.
Ответ
Вольтметр постоянного напряжения оперирует постоянной составляющей измеряемого напряжения. Поэтому его показания равны среднему значению исследуемого напряжения за период.
Рассматриваемый сигнал прямоугольной формы имеет период Т = 5 мс и характеризуется тем, что на части периода он равен какому-то постоянному значению, а на оставшейся части периода он равен нулю.
Математическая модель данного сигн...
