Условие задачи
Форма кривой измеряемого периодического сигнала и его мгновенные значения показаны на рисунке 1. Определите показания вольтметров среднеквадратического значения с открытым и закрытым входами на пределе 2,5 В. Оцените абсолютные погрешности этих измерений, если нормируемая относительная погрешность вольтметра с открытым входом составляет ± 1,5% , а вольтметра с закрытым входом ± 2,5% . Частотными погрешностями вольтметров пренебречь.
Рисунок 1 – Форма и мгновенные значения напряжения
Ответ

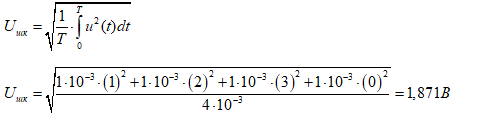

1. Уравнение преобразования для электронного вольтметра среднего квадратического отклонения с открытым входом:
2. У электронных вольтметров с закрытым входом разделительная RC-цепь удалит из импульсного сигнала его постоянную составляющую.
Уравнение преобразования для электронного вольтметра среднего квадратического отклонения с закрытым входом:
