Исполнительная съемка конструкций по исходным данным. Подготовим исходные данные для определения смещения центра 8 колонн промышленного здания.

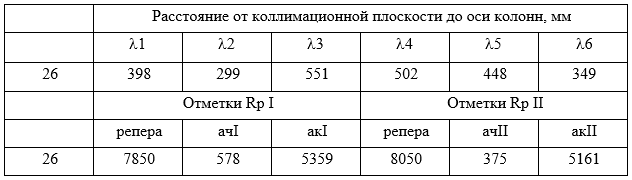

Подготовим исходные данные для определения смещения центра 8 колонн промышленного здания.

Определим разность нулей рейки по нижним и верхним отсчетам по формуле:

РО_н = а_кн а_чн = 5161-375 = 4786

РО_в = а_кв а_чв, = 5359-578 = 4781

Сравним со значением РОт, полученным по исследованиям рейки, Р0_т= 4783. Отличие не превышает 2 мм.

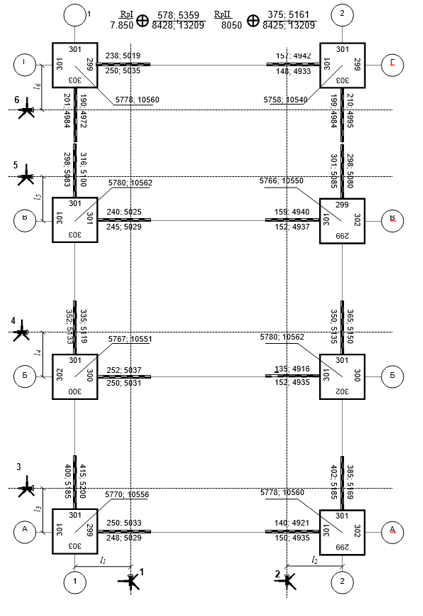

Определим величину смещения центра колонн с продольных и поп...
