решение задачи на тему:

Исходные данные: A1=277 мм; A2=77 мм; A3=92 мм; A4=163 мм; A5=64 мм; A6=89 мм; точность увеличивающих звеньев Н9, уменьшающих e9.

Дата добавления: 24.08.2024

Условие задачи

Исходные данные:   A1=277 мм; A2=77 мм; A3=92 мм; A4=163 мм; A5=64 мм; A6=89 мм; точность увеличивающих звеньев Н9, уменьшающих e9.

1. Оформить эскиз фрагмента сборочной единицы

2. Составить размерные цепи для приведенного выше фрагмента сборочной единицы.

3. Определить увеличивающие и уменьшающие звенья для каждой размерной цепи.

4. Определить предельные отклонения звеньев размерной цепи по ГОСТ 25347-82

5. Определить номинальный размер замыкающих звеньев

6. Определить верхнее и нижнее отклонение замыкающих звеньев, допуск, суммарный допуск

Ответ

1. Оформим эскиз фрагмента сборочной единицы

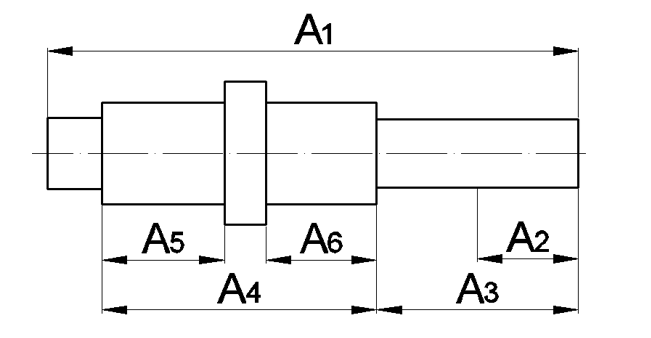

Рисунок 6 Эскиз фрагмента сборочной единицы

2. Заданная размерная цепь является линейной.

3. Составим размерные цепи для приведенного выше фрагмента сборочной единицы.
