Измерение тока и напряжения в цепях постоянного тока.

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток I_и = 50 мA и напряжение U_и = 100 мB и имеет шкалу на α_н = 100 делений.

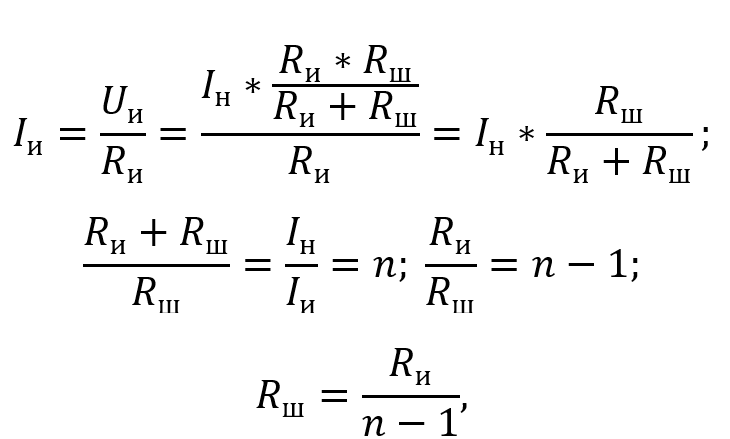

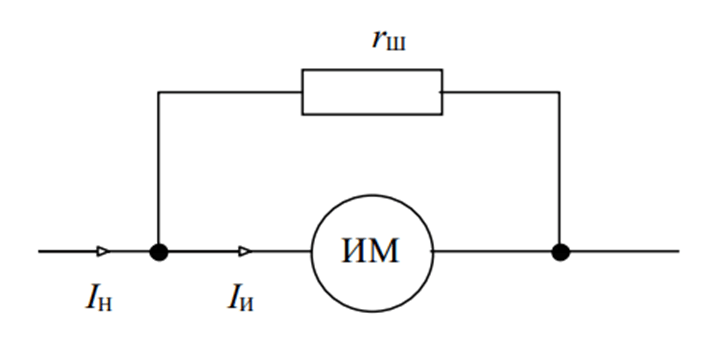

1. Составить схему включения измерительного механизма с шунтом и дать выводы формулы R_ш .

2. Определить постоянную измерительного механизма по току C_I , величину сопротивления шунта R_ш и постоянную амперметра C_I', если этим прибором нужно измерять ток I_н = 5 A.

3. Определить мощность, потребляемую амперметром при номинальном значении тока I_н.

4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы R_д .

5. Определить постоянную измерительного механизма по напряжению C_U , величину добавочного сопротивления R_д и постоянную вольтметра C_U', если этим прибором нужно измерять напряжение U_н = 15 B.

6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения U_н .
