Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток   и напряжение  и имеет шкалу на   делений.

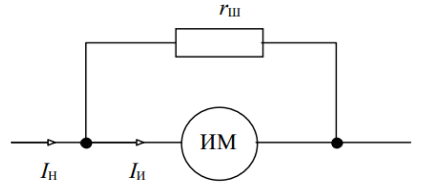

 1. Составить схему включения измерительного механизма с шунтом и дать выводы формулы

 2. Определить постоянную измерительного механизма по току  , величину сопротивления шунта   и постоянную амперметра  , если этим прибором нужно измерять ток

 3. Определить мощность, потребляемую амперметром при номинальном значении тока

 4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы  .

 5. Определить постоянную измерительного механизма по напряжению  , величину добавочного сопротивления   и постоянную вольтметра  , если этим прибором нужно измерять напряжение  .

6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения
