Условие задачи
Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток
и напряжение
и имеет шкалу на
делений.
1. Составить схему включения измерительного механизма с шунтом и дать выводы формулы
2. Определить постоянную измерительного механизма по току
, величину сопротивления шунта
и постоянную амперметра
, если этим прибором нужно измерять ток
3. Определить мощность, потребляемую амперметром при номинальном значении тока
4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы
5. Определить постоянную измерительного механизма по напряжению
м, величину добавочного сопротивления
и постоянную вольтметра
, если этим прибором нужно измерять напряжение
6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения
Ответ

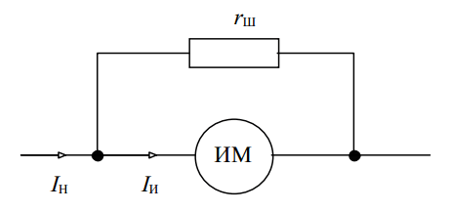

Рисунок 2.1. Схема включения измерительного механизма с шунтом.
Вывод формулы
