Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи=25 мA и напряжение Uи=100 мB и имеет шкалу на αн=100  делений.

Дата добавления: 25.08.2024

Условие задачи

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи=25 мA и напряжение Uи=100 мB и имеет шкалу на αн=100  делений.

1. Составить схему включения измерительного механизма с шунтом и дать выводы формулы Rш.

2. Представить схемы включения измерительных механизмов с многопредельными шунтами.

3. Определить постоянную измерительного механизма по току CI, величину сопротивления шунта Rш и постоянную амперметра CI', если этим прибором нужно измерять ток Iн=7,5 A.

4. Определить мощность, потребляемую амперметром при номинальном значении тока Iн.

5. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы Rд.

6. Представить схемы включения измерительных механизмов с многопредельными добавочными сопротивлениями.

7. Определить постоянную измерительного механизма по напряжению CU, величину добавочного сопротивления Rд и постоянную вольтметра CU', если этим прибором нужно измерять напряжение Uн=150 B.

8. Определить мощность, потребляемую вольтметром при номинальном значении напряжения Uн.

Ответ

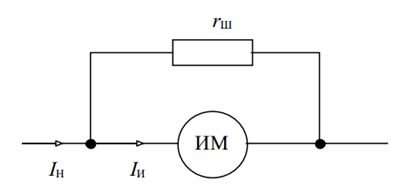

Рисунок 10.1. Схема включения измерительного механизма с шунтом.

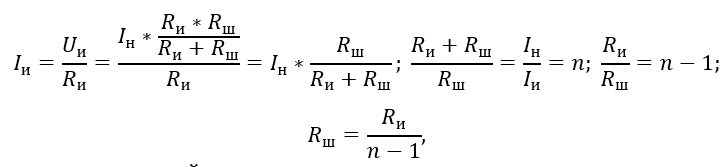

Вывод формулы Rш:

где n шунтирующий множитель.

На рис. 10.2 а, б показаны схемы многопредельных шунтов. Многопредельный шунт состоит из ...
