Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток пятнадцать мA и напряжение семьдесят пять мB и имеет шкалу на сто пятьдесят делений.
«Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток пятнадцать мA и напряжение семьдесят пять мB и имеет шкалу на сто пятьдесят делений.»
- Метрология
Условие:
Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи=15 мA и напряжение Uи=75 мB и имеет шкалу на αн=150 делений.
- Составить схему включения измерительного механизма с шунтом и дать выводы формулы Rш.
- Определить постоянную измерительного механизма по току CI, величину сопротивления шунта Rш и постоянную амперметра CI', если этим прибором нужно измерять ток Iн=15 A.
- Определить мощность, потребляемую амперметром при номинальном значении тока Iн.
- Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы Rд.
- Определить постоянную измерительного механизма по напряжению CU, величину добавочного сопротивления Rд и постоянную вольтметра CU', если этим прибором нужно измерять напряжение Uн=150 B.
- Определить мощность, потребляемую вольтметром при номинальном значении напряжения Uн.
Решение:

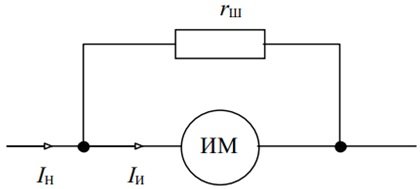

Рисунок 2.1. Схема включения измерительного механизма с шунтом.
Вывод формулы Rш:
где n шунтирующий множитель.
Определим постоянную измерительного механизма по току CI, величину сопротивления шунта Rш ...
