Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток тридцать мA и напряжение шестьдесят мB и имеет шкалу на семьдесят пять  делений.

Дата добавления: 08.09.2024

Условие задачи

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи=30 мA и напряжение Uи=60 мB и имеет шкалу на αн=75  делений.

  1. Составить схему включения измерительного механизма с шунтом и дать выводы формулы Rш.
  2. Представить схемы включения измерительных механизмов с многопредельными шунтами.
  3. Определить постоянную измерительного механизма по току CI, величину сопротивления шунта Rш и постоянную амперметра CI', если этим прибором нужно измерять ток Iн=3 A.
  4. Определить мощность, потребляемую амперметром при номинальном значении тока Iн.
  5. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы Rд.
  6. Представить схемы включения измерительных механизмов с многопредельными добавочными сопротивлениями.
  7. Определить постоянную измерительного механизма по напряжению CU, величину добавочного сопротивления Rд и постоянную вольтметра CU', если этим прибором нужно измерять напряжение Uн=60 B.
  8. Определить мощность, потребляемую вольтметром при номинальном значении напряжения Uн.

Ответ

Рисунок 10.1. Схема включения измерительного механизма с шунтом.

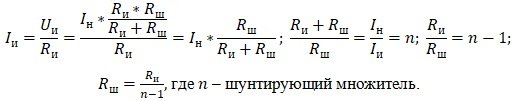

Вывод формулы Rш:

На рис. 10.2 а, б показаны схемы многопредельных шунтов. Многопредельный шунт состоит из нескольких резисторов, которы...
