Условие задачи
Изобразите функциональную схему цифрового вольтметра поразрядного уравновешивания и временную диаграмму уравновешивания измеряемого напряжения Ux=645 В компенсирующим напряжением, полагая, что шаг квантования компенсирующего напряжения равен 1 В, предел измерения – 1000 В, а весовые коэффициенты соответствуют двоичному коду.
Запишите результат измерения в двоичном коде. Принимая класс точности вольтметра равным 0,2/0,1, оцените абсолютную и относительную погрешность измерения Ux.
Ответ

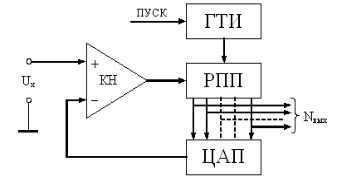

Функциональная схема цифрового вольтметра поразрядного уравновешивания имеет вид:
Суть метода поразрядного уравновешивания заключается в последовательном сравнении входного преобразуемого напряжения Ux с напряжением обратной связи Uос формируемым с помощью цифроаналогового преобразователя (ЦАП) по закону последовательного приближения к преобразуемому напряжению Ux до момента наступления равенства и...
