Изобразите функциональную схему цифрового вольтметра поразрядного уравновешивания и временную диаграмму уравновешивания измеряемого напряжения Ux=926 В компенсирующим напряжением
- Метрология
Условие:
Изобразите функциональную схему цифрового вольтметра поразрядного уравновешивания и временную диаграмму уравновешивания измеряемого напряжения Ux=926 В компенсирующим напряжением, полагая, что шаг квантования компенсирующего напряжения равен 1 В, предел измерения - 999 В, а весовые коэффициенты соответствуют двоично-десятичному коду с весами разрядов 8421. Запишите результат измерения в двоично-десятичном коде. Принимая класс точности вольтметра равным 0,2/0,1, оцените абсолютную и относительную погрешность измерения Ux.
Решение:

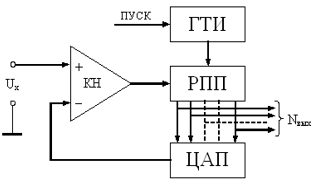

Функциональная схема цифрового вольтметра поразрядного уравновешивания имеет вид:
Суть метода поразрядного уравновешивания заключается в последовательном сравнении входного преобразуемого напряжения Ux с напряжением обратной связи Uос формируемым с помощью цифроаналогового преобразователя (ЦАП) по закону последовательного приближения к преобразуемому напряжению Ux до момента наступления равенства и...
