Условие задачи
Изобразите функциональную схему и поясните временными диаграммами принцип действия цифрового частотомера-периодомера. Исходя из предполагаемого значения частоты fx = 106 Гц и допустимой относительной погрешности измерения δ=0,001 %, выберите режим измерения (частота или период) и определите требуемое время измерения T0 или частоту квантования f0.
Ответ

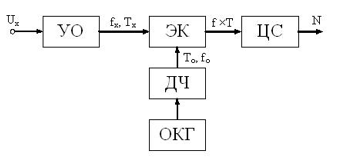

Функциональная схема цифрового частотомера периодометра имеет вид:
Такой прибор может работать в двух режимах - частотомера и периодометра. Выбор режима работы может осуществляться простым переключением. Рассмотрим функционирование схемы в каждом из двух режимов работы.
1. Режим частотомера.
Входной сигнал UX подается на усилитель ограничитель (УО), формирующий на выходе прямоугольный сигнал частот...
