Условие задачи
Какой вид на экране будет иметь осциллограмма выходного импульса интегрирующей RC – цепи, если: а) уменьшить коэффициент развертки; б) использовать закрытый вход осциллографа; в) использовать выносной делитель 1:10 (Свх=12 пФ, Rвх=10 МОм).
Ответ

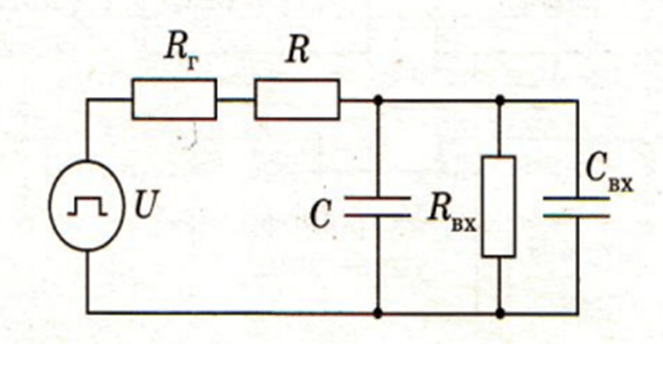

Рисунок 5 Эквивалентная схема измерения uс(t)
Импульсы, наблюдаемые на экране осциллографа, при коэффициенте отклонения по вертикали 0,5 В/дел. и коэффициенте развертки 1 мкс/дел:
где
