Условие задачи
Крышка картера коробки передач автомобиля МАЗ-53362 крепится резьбой М14-7Н/8g.
Требуется:
а) определить по ГОСТ шаг резьбы, номинальные диаметры болта и гайки: d, D, d1, D1, d2, D2;
б) определить по ГОСТ 16093-2004 предельные отклонения диаметров резьбы болта и гайки;
в) дать полный расчет предельных диаметров резьбы болта и гайки.
Ответ
а) Параметры резьбы определяем в соответствии с ГОСТ 16093-2004
Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (замена ГОСТ 16093-81) см. рис. 2. Так как основное отклонение 7Н резьба внутренняя.

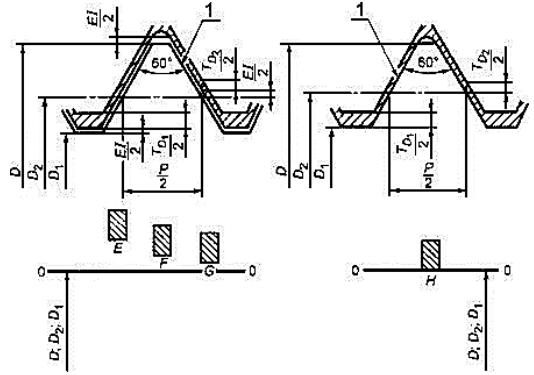

Рис. 2. Положение полей допусков внутренней резьбы.
Условные обозначения согласно ГОСТ:
d наружный диаметр наружной резьбы (болта);
d1 внутренний диаметр наружной резьбы;
d...
