Условие задачи
Методические погрешности, возникающие при измерении вольтметром периодических сигналов сложной формы
В подавляющем большинстве случаев необходимо иметь информацию о действующем (среднеквадратическом) значении сигнала сложной формы. Поэтому наиболее востребованными являются приборы, измеряющие действующее значение напряжения. Однако при конструировании таких приборов возникает ряд трудностей, связанных с обеспечением широкого частотного диапазона и высокой точности. Для нахождения действующего значения напряжения используют приборы, измеряющие амплитудное или средневыпрямленное значение сигнала. На шкале таких приборов указывается действующее значение конкретного сигнала, а именно гармонического. Найти величину действующего значения напряжения сложной формы по показаниям вольтметра, реагирующего на его амплитудное или средневыпрямленное значение и проградуированного в действующих значениях синусоиды, оказывается возможным благодаря тому, что между параметрами сигнала существует связь через коэффициенты амплитуды и формы

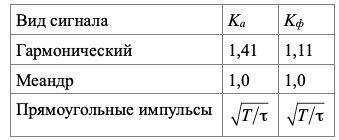

Численные значения этих коэффициентов для сигналов разной формы различны. Значения коэффициентов амплитуды и формы приведены в таблице.
Ответ
Коэффициенты для прямоугольного импульса:
Если данные сигналы подать на вольтметры с преобразователями переменного тока в постоянный ток или напряжение, то показания этих приборов будут различными: они определяются типом преобразователя и градуировкой шкалы. Прибор с преобразователем действующею значения будет показывать действующее значение сигнала любой формы. Вольтметр с преобразователем среднев...
