Условие задачи
Мощность трехфазной симметричной нагрузки, соединенной треугольником с фазными сопротивлениями измеряется с помощью двух ваттметров, имеющих шкалы на 150 делений и номинальное напряжение параллельной обмотки номинальный ток последовательной обмотки Линейное напряжение 220 В.
Определить показание каждого ваттметра в делениях и ваттах. Какова мощность нагрузки? Составить схему измерения.
Ответ

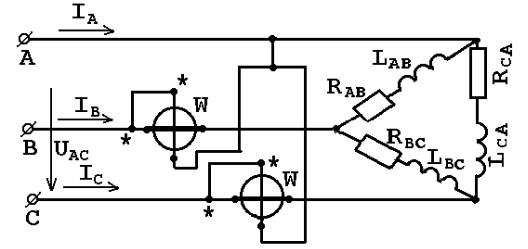

Одна из возможных схем включения двух ваттметров показана на рисунке 5.1:
Рисунок 5.1.
При соединении по схеме треугольник линейные напряжения и фазные равны между собой:
а линейные токи соотносятся с фа...
