Условие задачи
Мощность трехфазной симметричной нагрузки, соединенной звездой с недоступной нулевой точкой, измеряется методом двух ваттметров. Номинальное напряжение параллельной обмотки ваттметра Uн=150 В, номинальный ток последовательной обмотки Iн=2,5 А. Число делений шкалы αшк=150. Линейное напряжение 380 В. Индуктивное фазное сопротивление нагрузки xL=4 Ом, активное сопротивление r=3 Ом.
Определить показания (в делениях) каждого ваттметра. Составить схему измерения. Определить мощность нагрузки.
Ответ

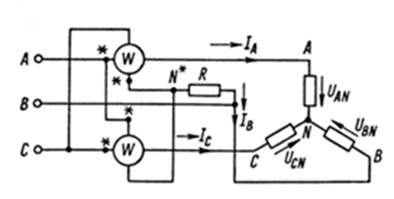

Одна из возможных схем включения двух ваттметров показана на рисунке 1:
Рисунок 1.
При соединении по схеме звезда линейные напряжения и фазные соотносятся следующим образом:
а линейные токи с фазными рав...
