Условие задачи
На рабочем чертеже заданы номинальные размеры с предельными отклонениями для вала. Выборочные измерения нескольких изготовленных валов дали следующие результаты, которые приведены в табл. 1.

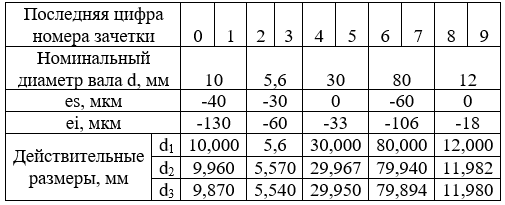

Таблица 1 - Результаты измерения валов
На рабочем чертеже вала задан номинальный размер с предельными отклонениями: . Выборочные измерения:
нескольких изготовленных валов дали следующие результаты: d1 = 80,000 мм; d2=79,940 мм; d3= 79,894 мм.
Определить:
1) допуск на обработку вала;
2) годность изготовленных валов;
3) для негодных валов установить вид брака: исправимый или неисправимый.
Построить схему расположения поля допуска заданного вала с указанием на ней предельных отклонений, предельных и действительных размеров.
Ответ
1. Допуск на обработку вала определяется по формуле:
Td = es ei = 0,060 (0,106) = 0,046 мм.
Дальнейшее решение задачи удобнее производить после построения схемы расположения поля допуска заданного вала. Эта схема приведена на рис.1.
