Условие задачи
На вход вольтметра магнитоэлектрической системы подано напряжение, имеющее форму прямоугольных одно полярных импульсов со скважностью Q = 4,000 ± 0,040. Показание, диапазон показаний и класс точности вольтметра соответственно: 80,0 В; (0 ... 100) В; 1,0. Полагая, что существенна только основная погрешность вольтметра, определите среднеквадратическое значенне напряжения U, границы доверительного интервала допускаемой погрешности измерения U для доверительной вероятности, равной 1 и представьте результат измерения в установленном виде.
Ответ

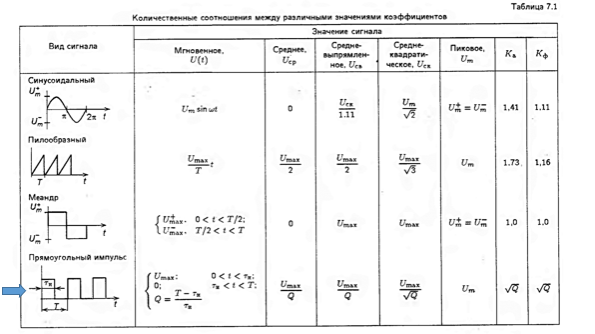

Для заданного сигнала имеем значения коэффициентов формы и амплитуды приведены в таблице 7.1.
Таблица Значения заданного сигнала и его коэффициентов 7.1
Поскольку вольтметр магнитоэлектрической системы (для переменного напряжения с выпрямителем) обычно проградуирован в среднеквадратических значениях напряжения то результаты измерений будут соответствовать среднеквадратическому значению напряжения
