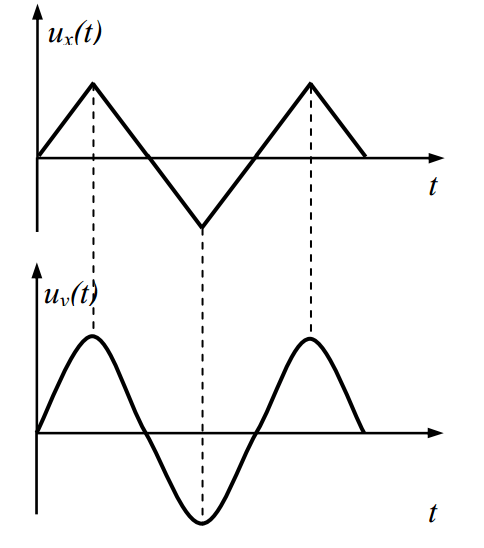

На входы X и Y осциллографа поданы внешние развертывающие сигналы, форма которых показана на рис. 3.1. Постройте изображение, которое получится на экране осциллографа.

Определяем три области построения:

- 1 область экрана осциллографа;

- 2 область входа Х;

- 3 область входа Y.

Так как периоды обоих сигналов совпадают, то в областях 2 и 3 изображаем по одному периоду оди...
