На входы X и Y осциллографа поданы внешние развертывающие сигналы, форма которых показана на рисунке 2. Постройте изображение, которое получится на экране осциллографа.

«На входы X и Y осциллографа поданы внешние развертывающие сигналы, форма которых показана на рисунке 2. Постройте изображение, которое получится на экране осциллографа.»
  • Метрология

Условие:

На входы X и Y осциллографа поданы внешние развертывающие сигналы, форма которых показана на рисунке 2. Постройте изображение, которое получится на экране осциллографа.

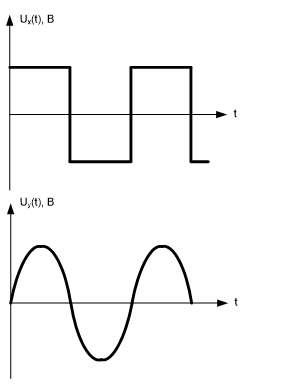

Рисунок 2 – Форма внешних развертывающих сигналов

Решение:

Образование изображения на экране ЭЛТ при воздействии двух напряжений развертки (uр) и сигнала (uс) соответственно на пластинах X и Y показано на рисунке 3. Период, развертки условно разбит на восемь равных интервалов с границами, отмеченными через t0, t1, t2, t3, t4, t5, t6, t7, t8. В момент t0 uc = 0, а up = 0, и световое пятно находится в точке а. В момент t1 ...
