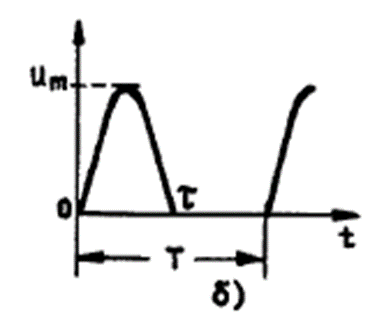

    На выходе исследуемого устройства имеет место периодическое напряжение, форма которого показана на рисунке. Это напряжение измерялось пиковым вольтметром (ПВ), а также вольтметрами средневыпрямленного (СВ) и среднеквадратического (СК) значений, проградуированных в среднеквадратических значениях синусоидального напряжения. Каждый из вольтметров имеет как открытый, так и закрытый вход. Требуется определить:

1) среднее U_ср, средневыпрямленное U_ср.в, среднеквадратическое U значения выходного напряжения заданной формы;

2) коэффициенты амплитуды К_а и формы К_ф выходного напряжения;

3) напряжения, которые должны показать каждый из трех указанных вольтметров (ПВ – ЗАКР, СВ – ОТКР, СК – ЗАКР);

4) оценить относительную погрешность измерения всех вычисленных согласно п.3 напряжений, если используемые вольтметры имеют класс точности δ_пр = 0,5 % и предельные значения шкалы U_пр = 5 В.

      U_m=3 В;  τ⁄T=1⁄2
