Начертить схему включения счетчика в соответствии с данными вариантами, сделать разметку генераторных зажимов его обмоток. Определить линейное напряжение

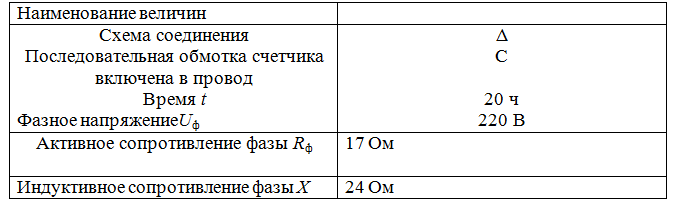

Симметричный трехфазный приемник электрической энергии соединен по схеме звезда или по схеме треугольник.

Напряжение на фазе приемника

Активное и индуктивное сопротивление фаз приемника соответственно равны

В цепь приемника включен одноэлементный счетчик активной энергии для измерения реактивной энергии. Последовательная обмотка счетчика включена в один из проводов трехфазной цепи, как указано в табл. 9.

Приемник электрической энергии работает непрерывное время t.

1.     Начертить схему включения счетчика в соответствии с данными вариантами, сделать разметку генераторных зажимов его обмоток.

2.     Определить линейное напряжение , линейный ток , коэффициент мощности   и угол φ.

3.     Для заданной цепи построить в масштабе векторную диаграмму, выделить в ней векторы напряжения и тока, под действием которых находятся параллельная и последовательная обмотки счетчика.

4.     Пользуясь векторной диаграммой, доказать, что счетчик, включенный по такой схеме, измеряет реактивную энергию.

Определить расход реактивной энергии, учитываемой счетчиком за время t.

5.     Подсчитать за время t реактивную энергию всего приемника.

6.     Найти численное соотношение между энергией, учитываемой счетчиком, и энергией приемника.
