Начертить схему включения ваттметров в цепь; доказать, что активную мощность трехпроводной цепи трехфазного тока можно представить в виде суммы двух слагаемых

Для измерения активной мощности трехпроводной цепи трехфазного тока с симметричной активно-индуктивно нагрузкой, соединенной звездой или треугольником, не обходимо выбрать два одинаковых ваттметра с номинальным током  номинальным напряжением  и числом делений шкалы

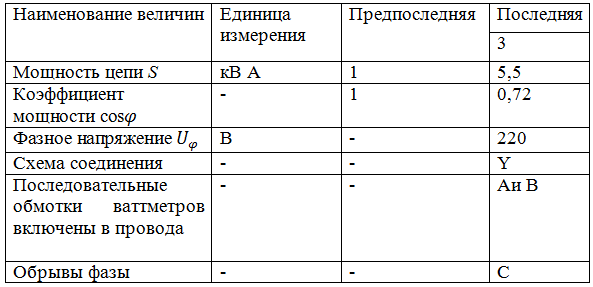

Исходные данные для решения задачи приведены в табл. 7.

1.     По данным варианта для нормального режима работы цепи:

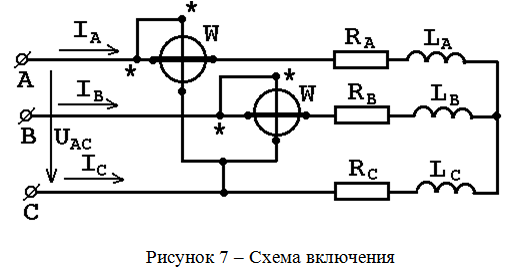

а) начертить схему включения ваттметров в цепь;

б) доказать, что активную мощность трехпроводной цепи трехфазного тока можно представить в виде суммы двух слагаемых;

в) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, поддействием которых находяться параллельные и последовательные обмотки ваттметров;

г) определить мощностиизмеряемые каждым из ваттметров;

д) определить число делений шкалы на которые отклоняются стрілки ваттметров.

2.     По данным варианта при обрыве одной фазы приемника энергии:

а) начертить схему включения ваттметров в цепь;

б) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием  которых находять япараллельные и последовательные обмотки ваттметров;

в) определить мощности измеряемые каждый из ваттметров;

г) определить число делений шкалы на которые отклоняются стрелки ваттметров.
