Необходимо: 1. Ознакомиться с методикой определения прочности бетона на сжатие неразрушающими и разрушающими методами контроля. 2. Ознакомиться с методикой установления градуировочной зависимости и оценки её погрешности.
- Метрология
Условие:
Для установления зависимости между показаниями прибора и прочностью бетона в лабораторных условиях было испытано в течение 1 суток 20 серий (первый столбец таблицы 3.1) образцов-кубов размером 100×100×100 мм (N = 20). На каждом образце была выполнена серия из 10 ударов. Средние результаты по каждой серии приведены во втором столбце таблицы 3.1. Затем образцы были разрушены в прессе и рассчитано фактическое значение прочности (третий столбец таблицы 3.1).

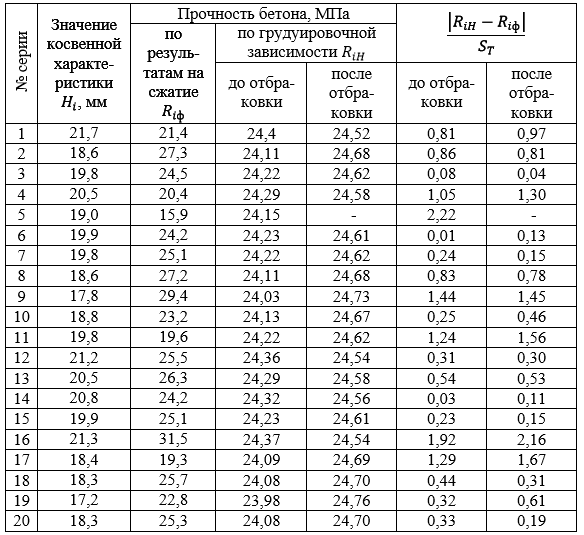

Таблица 3.1
Необходимо:
1. Ознакомиться с методикой определения прочности бетона на сжатие неразрушающими и разрушающими методами контроля.
2. Ознакомиться с методикой установления градуировочной зависимости и оценки её погрешности.
3. Используя данную методику установить градуировочную зависимость для прибора неразрушающего контроля и оценить её погрешность; заполнить оставшиеся столбцы таблицы 3.1.
Решение:
Уравнение зависимости косвенная характеристика прочность принимают линейным по формуле
RH = а0 + а1 * Н, (1)
где Rн прочность бетона, МПа; Н косвенная характеристика, полученная при испытании неразрушающим методом, мм.
Коэффициенты а0 и а1 рассчитывают по формулам
где RiФ и Hi соответственно значения прочности и косвенной характеристики для отдельных серий по ГОСТ 10180-90; Rф и Н соответс...
